可分體式高精度粗糙度儀NDT160(觸摸屏)

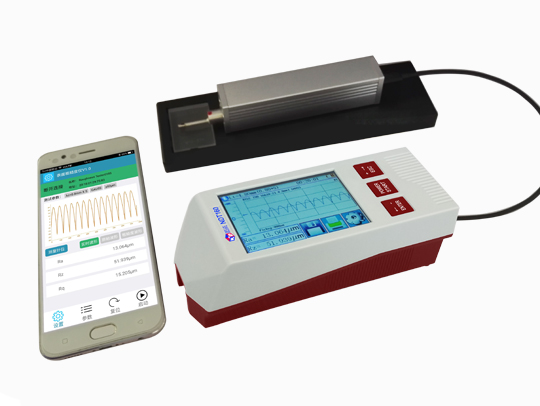

3.5英寸觸摸彩色液晶顯示器; 支持藍牙打印和手機APP操作;一體式、分體式自由選擇測量方式,支持側向、向上等多種方向測量;超大容量數據存儲;可連接電腦和打印機;

聯系電話0592-5701967 聯系在線客服

電話咨詢

便攜式表面粗糙度儀NDT160是一種高精度表面粗糙度檢測儀器,可對多種機械加工零件表面的粗糙度進行測量,包括平面、斜面、外圓柱面,曲面,小孔,溝槽及車軸等。


適用范圍:金屬與非金屬被測零件表面粗糙度的檢測,適用于多種機加工零件、機械加工制造業、檢測、商檢等部門,尤其適用于大型工件及生產流水線的現場檢驗,以及檢測、計量、商檢等部門的外出檢定,不會對工件產生損傷。

主要特點:
l  機電一體化設計,體積小,重量輕,使用方便;

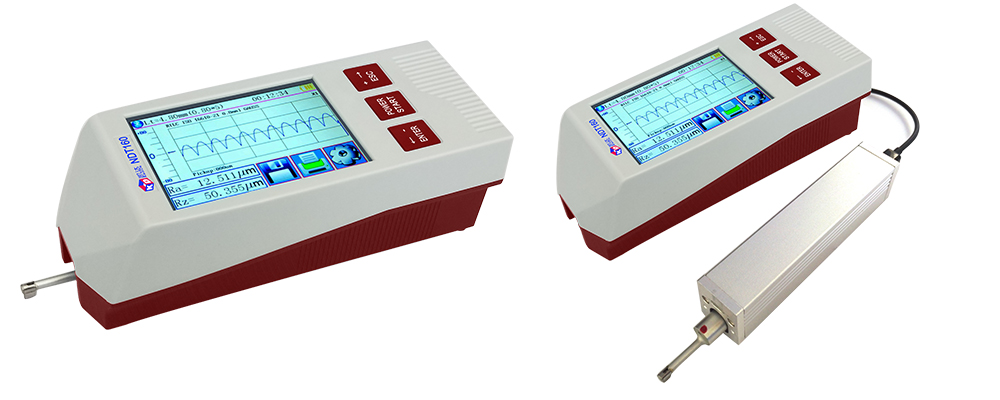

l  一體式、分體式自由選擇測量方式,支持側向、向上等多種方向測量;
l  采用 DSP 芯片進行控制和數據處理,速度快,功耗低;
l  多參數 Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry(JIS);Rmax,(增強型RPc、Rk、Rpk、Rvk、Mr1、Mr2 等參數);
l  160μm 大量程測量范圍(增強型可達320μm)。
l  3.5英寸觸摸彩色液晶顯示器,數字/圖形顯示,帶背光,高亮度,寬視角;
l  簡易按鍵和觸摸屏雙操作;
l  支持藍牙打印和手機APP操作;
l  顯示信息豐富、直觀、可顯示全部參數及圖形;
l  兼容 ISO、DIN、ANSI、JIS 多個國家標準;
l  內置鋰離子充電電池及充電控制電路,容量高、無記憶效應;
l  有剩余電量指示圖標,提示用戶及時充電;
l  可顯示充電過程指示,操作者可隨時了解充電程度
l  連續工作時間大于 20 小時
l  超大容量數據存儲,可存儲 100 組原始數據及波形。
l  實時時鐘設置及顯示,方便數據記錄及存儲。
l  具有自動休眠、自動關機等節電功能
l  可靠防電機走死電路及軟件設計
l  顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說 明信息;
l  人體工學殼體設計,堅固、小巧、便攜、可靠性高。
l  中/英文語言選擇;
l  可連接電腦和打印機;
l  可打印全部參數或打印用戶設定的任意參數。
l  可選配藍牙、曲面傳感器、小孔傳感器、測量平臺、傳感器護套、接長桿、微型打印機等附件。
技術參數

名稱內容
測量
范圍
Z軸(垂直)±80μm/±160 μm(增強型)
X軸(水平)20mm
分辨率Z軸
(垂直)
0.01μm/±20μm
0.02μm/±40μm
0.04μm/±80μm
0.08μm/±160μm
測量
項目
參數Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry(JIS);Rmax,RPc,Rk,Rpk,Rvk,Mr1,Mr2
標準ISO,ANSI,DIN,JIS
圖形支承率曲線,粗糙度輪廓,直接輪廓
濾波器RC,PC-RC,Gauss,D-P
取樣長度(lr)0.25,0.8,2.5mm
評定長度(ln)Ln= lr×n    n=1~5
傳感器測量原理位移式差動電感
觸針天然金剛石,90錐角,5μm針尖半徑
測力<4mN
導頭硬質合金,滑行方向半徑40mm
滑行速度lr=0.25,   Vt=0.135mm/s
lr=0.8,    Vt=0. 5mm/s
lr=2. 5,    Vt=1mm/s
返回      Vt=1mm/s
示值誤差不大于±10%
示值變動性不大于6%
電源內置鋰離子充電電池,用DC5V,800mA充電器充電
外形尺寸主機:64*53*160mm 驅動器:23*27*115mm
重量(主機)約380g
工作環境溫度:- 20℃ ~  40℃
濕度:< 90% RH
儲存運輸環境溫度:- 40℃  ~   60℃
濕度:< 90% RH

測量范圍:


Ra,Rq0.005μm  ~  30μm
Rz,R3z,Ry,Rt,Rp,Rm0.02μm  ~  320μm
Sk0  ~  100%
S,Sm1mm
tp0 ~ 100%













標準配置:
·NDT160粗糙度儀主機       1臺
·傳感器驅動器              1個
·標配傳感器                1個
·多刻線標準樣塊            1塊
·試塊支架                  1塊
·可調高度支架              1個
·電源適配器                1套
·說明書                    1個
·合格證                    1個
·保修卡                     1個


周到的售后服務:
1)本儀器自售出之日起7天內在保證外觀及儀器完好無損情況下可無條件退貨(運費自付);
2)自售出之日起15天內,如發生性能故障,且產品和包裝保證完好無劃傷的情況下,可更換同型號產品,但人為損壞除外;
3)產品自售出之日起保修2年和終身維護,但配件不在保修范圍內;
4)保修服務只限正常使用下有效;
5)保修期間由我公司提供郵寄費
