「15年行業經驗，福建本地服務，售后保障」
產品型號：VMG龍門自動影像測量儀
產品特點：全自動測量四軸CNC控制系統，
售后服務：福建本地服務
聯系電話0592-5701967 聯系在線客服
電話咨詢VMG龍門自動影像測量儀
產品特點：全自動測量四軸CNC控制系統，
產品詳細簡介：

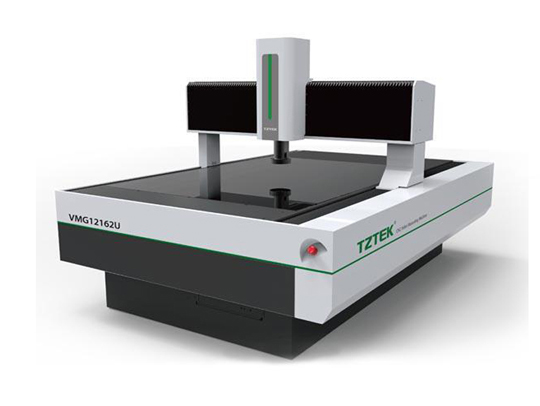

VMG龍門自動影像測量儀專為大尺寸測量而設計，其最大行程達2520×2020mm，適用于PCB、LCD、鈑金、航空航天等行業的大行程測量。它采用移動橋式結構，匯集了行業內最先進的設計理念，以最完善的設計和最嚴格的生產流程控制，確保機臺的精度和穩定性。
儀器特點 ：
◆ 移動橋式結構，大行程全自動測量，四軸CNC控制；
◆ 精密花崗巖機臺，精度高、穩定性好；
◆ 全鼠標、手柄式的自動化控制，簡單易用；
◆ Renishaw開放式光柵尺，精度高、穩定性好；
◆ 進口自動變倍光學鏡頭，可實現自動變倍測量；
◆ 可程控6環8區環形表面光源，LED輪廓光源，同軸光源；
◆ 自動對焦測高，可加裝接觸式測頭；
◆ Vispec全自動影像測量軟件；
◆ 提供多種規格標準配置，并可根據要求進行個性化定制。
技術參數 ：
| 型號 | VMG662 | VMG962 | VMG1292 | VMG15122 | |
| 行程(mm) | 620×620×200 | 920×620×200 | 1220×920×200 | 1520×1220×200 | |
| 外部尺寸(mm) | 1320×1040×1620 | 1620×1040×1620 | 2000×1400×1620 | 2440×1700×1620 | |
| 重量(kg) | 1100 | 1400 | 2350 | 3000 | |
| 承重(kg) | 80 | 80 | 60 | 60 | |
| 測量精度 | XY軸* | E2=(3.0+L/200)μm | E2=(4.5+L/200)μm | ||
| Z軸** | E1=(5.0+L/200)μm | ||||
| 速度 | XY軸 | 300mm/s | |||
| Z軸 | 100mm/s | ||||
| 光柵尺 | Renishaw光柵尺 | ||||
| CCD | 1/2"CCD 黑白/彩色 | ||||
| 光源 | 輪廓光 | LED冷光源，256級亮度可調 | |||
| 表面光 | 6環8區LED冷光源，各段獨立操控，256級亮度可調 | ||||
| 同軸光 | LED冷光源，256級亮度可調 | ||||
| 光學系統*** | 6.5:1可變倍，放大倍率29～163或58～326 | ||||
| 軟件 | Vispec測量軟件（VMG版） | ||||
| 運動控制 | 自主專利的CNC直流伺服系統 | ||||
| 保修期 | 1年 | ||||
| 工作環境 | 溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80% | ||||
| 振動<0.002g，低于15Hz | |||||
| 電源 | 220V/50Hz/10A | ||||
| * L表示測量長度，以毫米為單位。 ** Z軸的機械精度，聚焦的精度與工件表面有很大關系。 *** 放大倍率為近似值，具體值與顯示器的尺寸以及顯示器的分辨率相關。 |
周到的售后服務：
1）本儀器自售出之日起7天內在保證外觀及儀器完好無損情況下可無條件退貨（運費自付）；
2）自售出之日起15天內，如發生性能故障，且產品和包裝保證完好無劃傷的情況下，可更換同型號產品，但人為損壞除外；
3）產品自售出之日起保修1年和終身維護，但配件不在保修范圍內；
4）保修服務只限正常使用下有效；
5）保修期間由我公司提供郵寄費。
