便攜式粗糙度儀NDT550(熱銷)

相關標準: 兼容ISO、DIN、ANSI、JIS多個國家標準
產品特點: 福建本地服務、送貨免費、培訓免費、終身維護
便攜式高精度粗糙度儀NDT550是一種高精度表面光潔度檢測儀器,可對多種機械加工零件表面的粗糙度進行測量,包括平面、斜面、外圓柱面,曲面,小孔,溝槽及車軸等

聯系電話0592-5701967 聯系在線客服

電話咨詢

產品詳細簡介:
概述

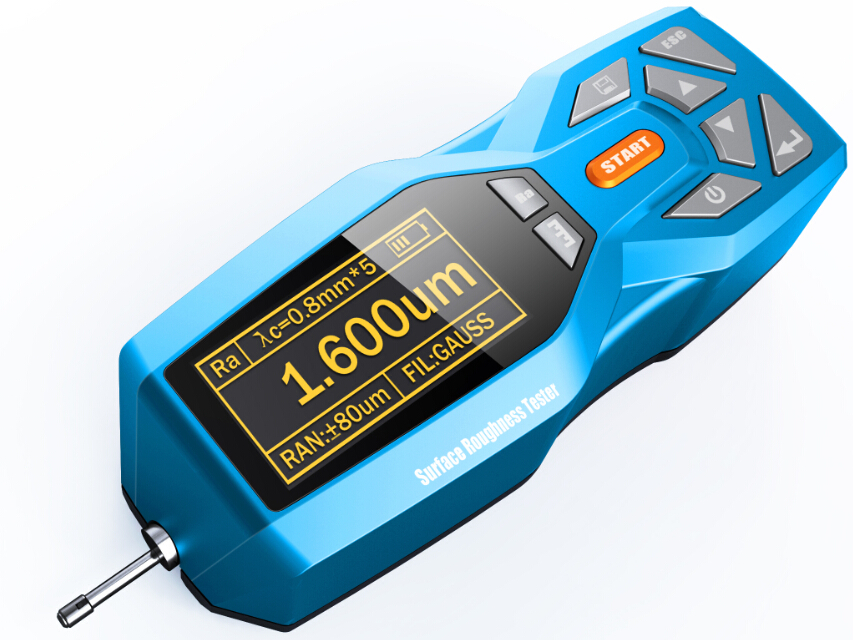

便攜式高精度粗糙度儀NDT550是一種高精度表面光潔度檢測儀器,可對多種機械加工零件表面的粗糙度進行測量,包括平面、斜面、外圓柱面,曲面,小孔,溝槽及車軸等。


主要特點
·機電一體化設計,體積小,重量輕,使用方便;
·采用DSP芯片進行控制和數據處理,速度快,功耗低;
·兼容ISO、DIN、ANSI、JIS多個國家標準;
·連續工作時間大于20小時
·超大容量數據存儲,可存儲100組原始數據及波形。
·實時時鐘設置及顯示,方便數據記錄及存儲。
·具有自動休眠、自動關機等節電功能
·可靠防電機走死電路及軟件設計
·顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息;
·中/英文語言選擇;
·可連接電腦和打印機;
·打印全部參數或打印用戶設定的任意參數。
·可選配藍牙功能。
·可選配曲面傳感器、小孔傳感器、測量平臺、傳感器護套、接長桿等附件。

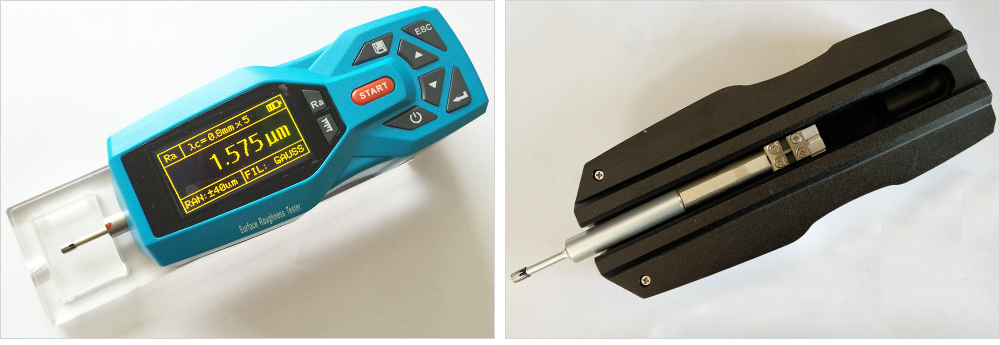

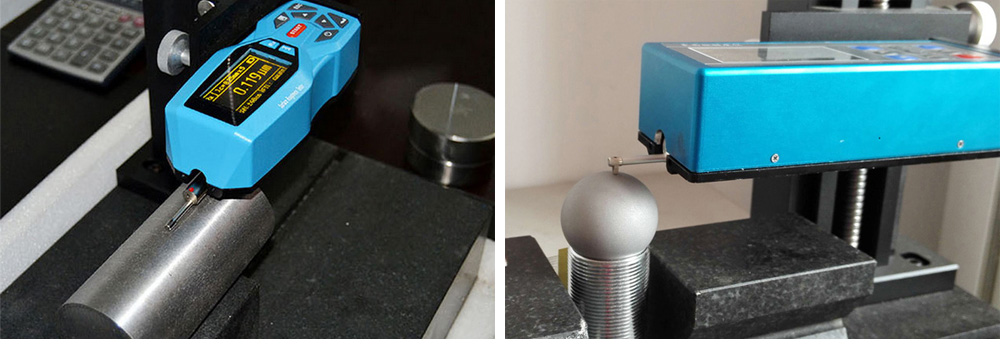

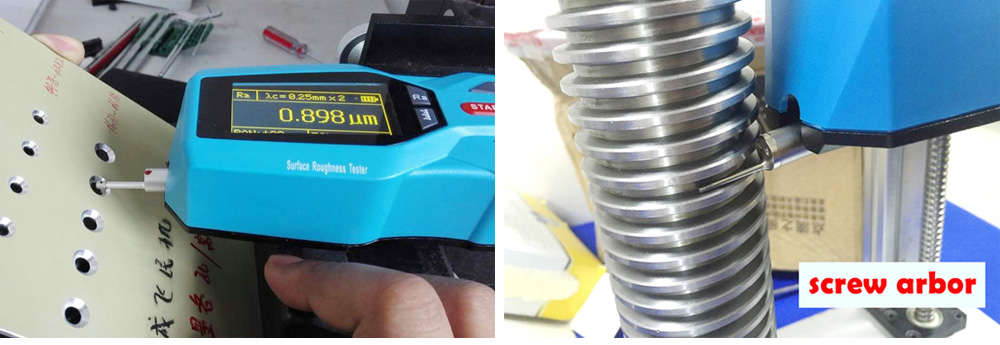

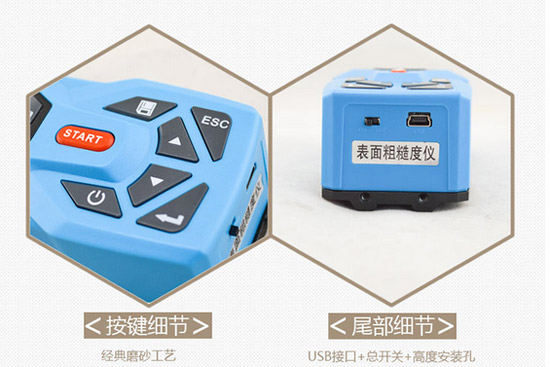

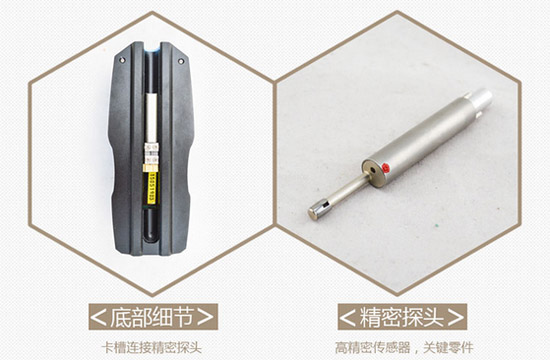

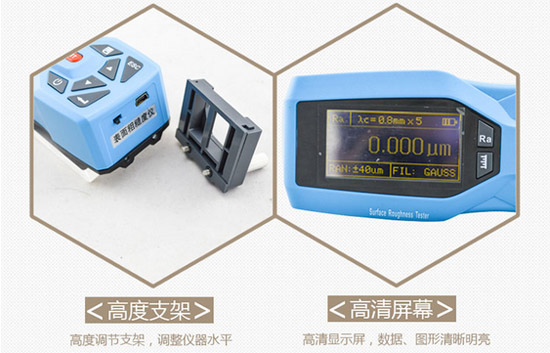

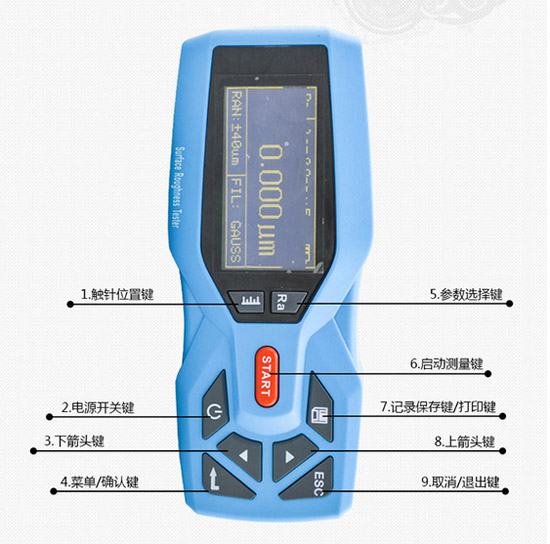

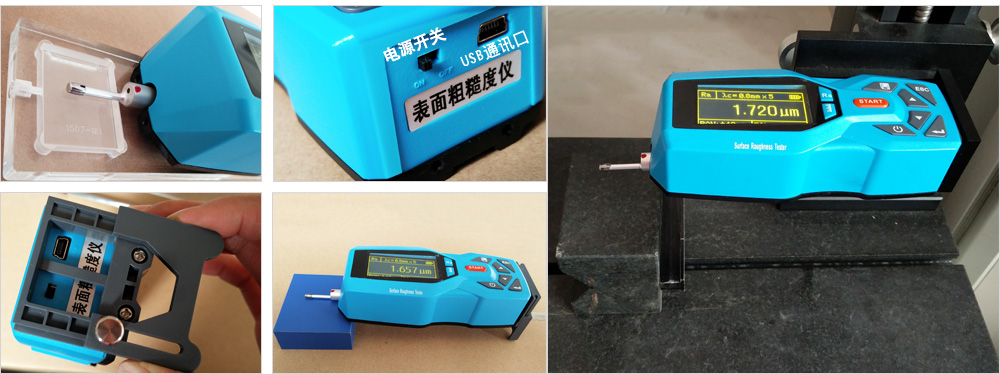

產品細節圖:

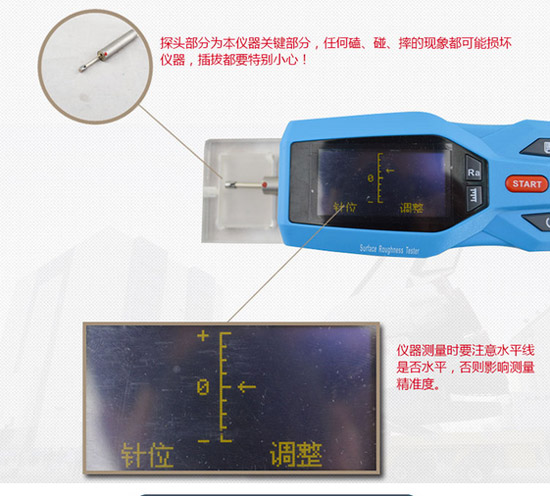

使用注意事項:

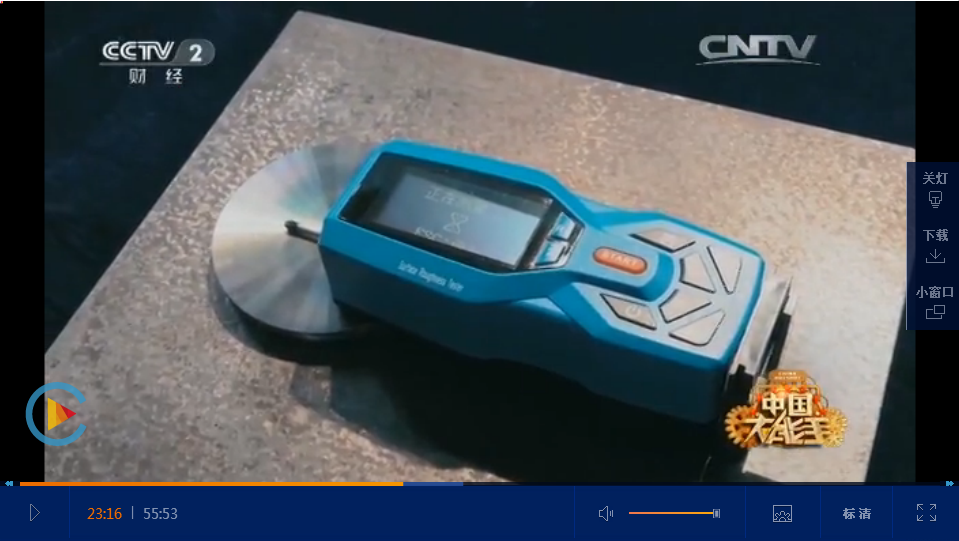

中央電視臺《中國大能手》 20160513 數控刀客,評委使用NDT550粗糙度儀
視頻地址: http://tv.cntv.cn/video/VSET10/5baf799353d746febff969b3645b1fe0(復制網址到瀏覽器上觀看)

技術參數

名稱內容
測量
范圍
Z軸(垂直)160μm
X軸(水平)17.5mm
分辨率Z軸(垂直)0.01μm/±20μm
0.02μm/±40μm
0.04μm/±80μm
測量
項目
參數Ra   Rz==Ry(JIS)   Rq    Rt==Rmax
Rp   Rv   R3z     R3y   Rz(JIS)
Rs   Rsk   Rku    Rsm   Rmr
標準ISO,ANSI,DIN,JIS
圖形支承率曲線,粗糙度輪廓,直接輪廓
濾波器RC,PC-RC,Gauss,D-P
取樣長度(lr)0.25,0.8,2.5mm
評定長度(ln)Ln= lr×n    n=1~5
傳感器測量原理位移式差動電感
觸針天然金剛石,90錐角,5μm針尖半徑
測力<4mN
導頭硬質合金,滑行方向半徑40mm
滑行速度lr=0.25,   Vt=0.135mm/s
lr=0.8,    Vt=0. 5mm/s
lr=2. 5,    Vt=1mm/s
返回      Vt=1mm/s
示值誤差不大于±10%
示值變動性不大于6%
電源內置鋰離子充電電池,用DC5V,800mA充電器充電
外形尺寸158x63.5x46mm
重量約300g
工作環境溫度:- 20℃ ~  40℃
濕度:< 90% RH
儲存運輸環境溫度:- 40℃  ~   60℃
濕度:< 90% RH

測量范圍

參    數顯 示 范 圍
Ra,Rq0.005μm  ~  16μm
Rz,R3z,Ry,Rt,Rp,Rm0.02μm  ~  160μm
Sk0  ~  100%
S,Sm1mm
tp0 ~ 10

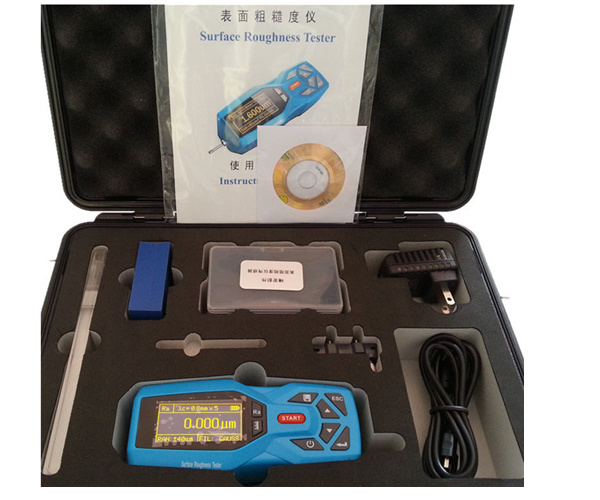

標準配置:
·NDT150粗糙度儀主機       1臺
·標配傳感器                 1個
·多刻線標準樣塊             1塊
·可調支架                   1個
·電源適配器                 1套
·說明書                     1個
·合格證                     1個
·保修卡                     1個

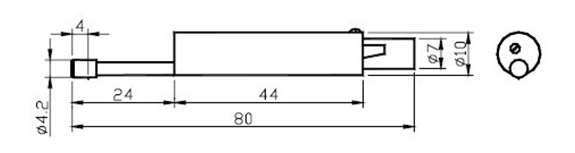

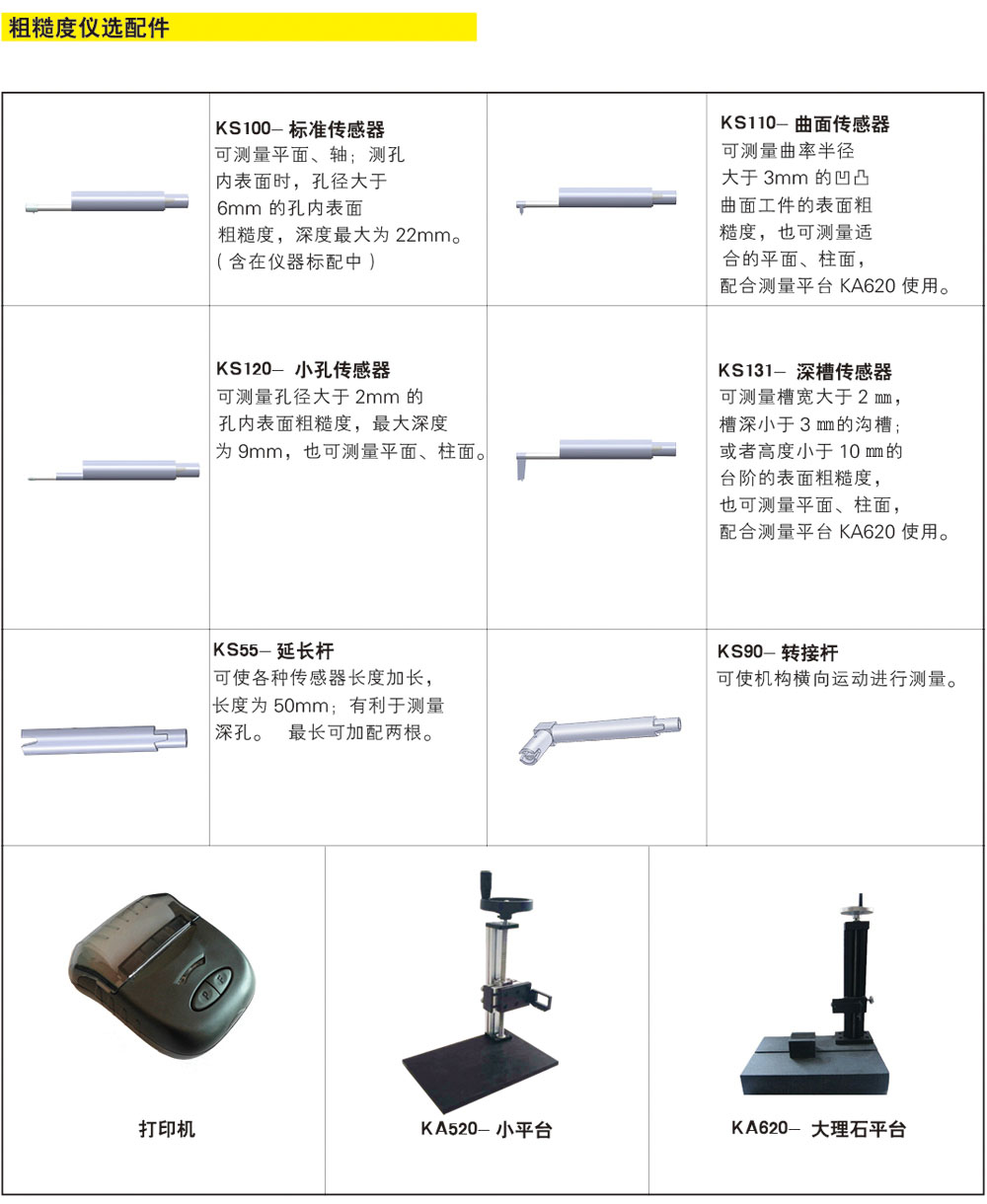

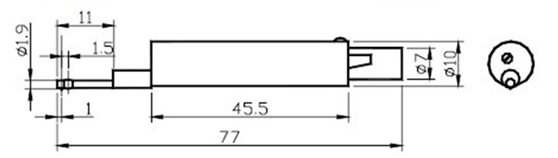

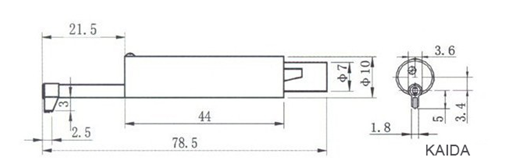

KS100標準傳感器可測量平面、圓柱表面粗糙度,測量孔內表面時,孔徑最小為5mm,深度最大22mm。




KS120小孔傳感器,可測量孔徑大于2mm的孔內表面粗糙度,最大深度為9mm,也可測量平面、柱面。

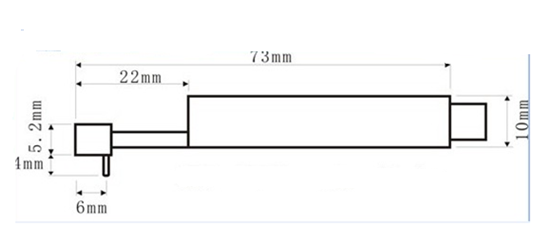

溝槽傳感器,可測量槽寬大于2mm,槽深小于3mm的溝槽;或者高度小于3mm的臺階的表面粗糙度,也可測量平面、柱面,配合測量平臺TA610/TA620使用。

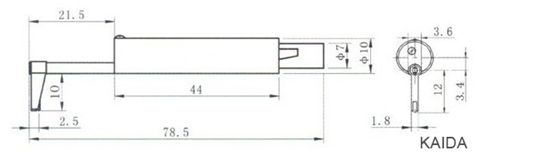

KS131深槽傳感器,可測量槽寬大于3mm,槽深小于10mm的溝槽;或者高度小于10mm的臺階的表面粗糙度,也可測量平面、柱面,配合測量平臺使用。






KS110測量半徑大于3mm的圓柱曲面。





選擇小孔傳感器、深槽傳感器、曲面傳感器時,建議加配小平臺或者最好加配大理石平臺,便于準確測量,防止儀器摔落。

廈門普瑞盛, 更多詳細的產品信息, 咨詢電話: 15805928780王先生, 企業QQ1274207268


周到的售后服務:
1)本儀器自售出之日起7天內在保證外觀及儀器完好無損情況下可無條件退貨(運費自付);
2)自售出之日起15天內,如發生性能故障,且產品和包裝保證完好無劃傷的情況下,可更換同型號產品,但人為損壞除外;
3)產品自售出之日起保修1年和終身維護,但配件不在保修范圍內;
4)保修服務只限正常使用下有效;
5)保修期間由我公司提供郵寄費
