VME經濟型自動影像測量儀

「15年行業經驗,福建本地服務,售后保障」
產品型號:
 VME-經濟型自動影像測量儀
產品優勢: XYZ三軸CNC全自動測量、自動測高、自動對焦、自動抓邊、自動打光
售后服務: 福建本地服務展廳樣機演示

聯系電話0592-5701967 聯系在線客服

電話咨詢

自動影像測量儀

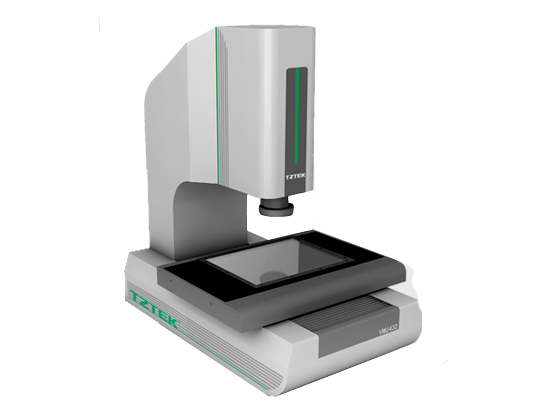

VME是面向基礎級測量應用而研發的經濟型全自動影像測量儀,采用業內獨創電子卡位鏡頭,靈活性的人工變倍,最優化的軟硬件配置,實美實現各種測量需求,廣泛應用于模具、精密五金、手機面板、玻璃、觸摸屏等行業。


儀器特點
◆ 實現XYZ三軸CNC全自動測量;
◆ 三軸CNC控制系統,穩定安全地控制平臺移動;
◆ 6環8區可控光源系統,智能實現256級亮度調節;
◆ 進口工業數字彩色相機,滿足清晰觀察和穩定測量的需求;
◆ 配備世界級頂尖影像測量軟件Vispec,測量功能全備;
◆ 可設置自動測量任務,高效快速完成批量測量;
◆ 業內獨創的電子卡位鏡頭,輕松實現倍率切換,無需重新標定;
◆ 可根據用戶需求,加裝激光、探針等各種附件;
◆ 多樣化的輸出報告、SPC數據分析。
技術參數 :

型號

VME222

VME322

VME432

VME542

行程(mm)

200×200×200

300×200×200

400×300×200

500×400×200

外部尺寸(mm)

1040×740×1620

1040×740×1620

1240×800×1620

1440×1000×1620

重量(kg)

240

250

310

400

承重(kg)

25

25

25

25

測量精度

XY軸*

E2=(2.5+L/200)μm

E2=(3.0+L/200)μm

Z軸**

E1=(5.0+L/200)μm

速度

XY軸

200mm/S

Z軸

100mm/S

光柵尺

1.0μm分辨率

CCD

1/2"CCD 黑白/彩色

光源

輪廓光

LED冷光源,256級亮度可調

表面光

6環8區LED冷光源,各段獨立操控,256級亮度可調

同軸光

可選配,參數同輪廓光

光學系統***

6.5:1可變倍,放大倍率29~163或58~326

軟件

Vispec測量軟件(VMC版)

運動控制

自主專利的CNC直流伺服系統

保修期

1年

工作環境

溫度20℃±2℃,溫度變化<2℃/hr,濕度30~80%

振動<0.002g,低于15Hz

電源

220V/50Hz/10A





*   L表示測量長度,以毫米為單位。

**  Z軸的機械精度,聚焦的精度與工件表面有很大關系。

*** 放大倍率為近似值,具體值與顯示器的尺寸以及顯示器的分辨率相關。







產品優勢:



1、 全自動四軸程式控制(全自動批量測量)




測量時,適當的倍率測量會得到比較精確的值,所以比較大的測量對象用小倍率測量,而細微的地方用大倍率來測量,而變倍也必然在程式中循環使用!



2、 平臺隨意移動功能

平臺移動的方式越靈活,也就代表軟件的可操作性越強,技術性能越好。天準公司移動床臺的方式多達8種。是現在所有機臺移動方式最多的。

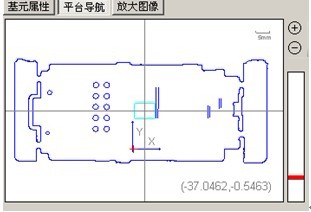

平臺導航為其中的一種移動方式,只需要雙擊圖中的任何位置,測量圖像顯示區就會移動到使用者需要移動到的地方,方便快捷。



3、光源六環八向功能(含自動打光)


可以分四十八個區塊任意區塊進行自動打光



關于自動打光的說明:基本上一般客戶是要做MSA這項檢測的,對于同一工件,理論的值是完全一樣的,但是因為不同的人對光源亮度所作出的調整是不一樣的,光源太亮,會噬邊,測量值變大;光源太暗,毛邊會明顯,測量值會變小。一般在10%的光源變化情況下,差別會是0.02mm,這是很多客戶所不能接受的。自動打光則消除了這一矛盾,用自動打光,不同的人測量值都非常的接近,且接近于真實值。

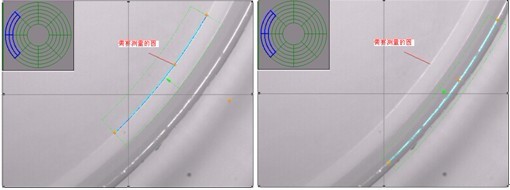

4、超強的自動尋邊功能


針對白色,乳白色和純透明的工件,包括玻璃表面劃痕均能進行很好的測量





5、高度測量功能(平面度準確性)


以上數據是一組普通工件的高度測量的精度,可以看得出對于高度測量的精準度,平面度的計算是通過高度測量進行計算的,高度測量越精確,則平面度的結果就越精確,否則平面度的值并沒有實際的意義。

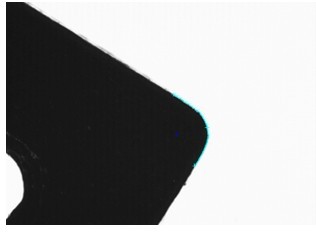

6、自動測量R角功能


R角的測量一直是一個頭疼的問題,特別是小于90度的弧度,其測量誤差非常大,這并非是測量精度的問題。天準公司采取自動掃描抓取R角功能,能有效的減少R角測量所形成的誤差,且能夠增強其穩定性,是測量R角的最佳選擇。



7、   坐標人性化功能


對于拼版形的產品,可以任意設置不同的坐標系,以達到客戶只需要設置一次標準值和一次公差的功能,所有的公差與標準值在復制、平移和旋轉后不需要重新設置。而所有基元的坐標與單版的相對坐標都是一樣的。即例圖中有填充色圓的坐標理倫值應該是一樣的。

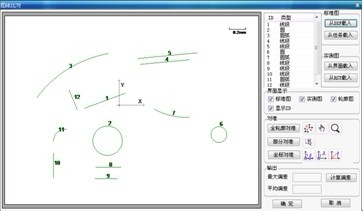

8、   圖紙比對功能



應用行業
         機械、電子、模具、注塑、五金、橡膠、低壓電器,磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、儀器儀表等。

測量對象
         LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件(連接器、接線端子)、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板(鋼網、SMT模板)等。

測量元素
         長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
